Jeřábová a zvedací technika
Plasty pro jeřábové a zdvihací systémy

Plastové konstrukční díly pro vysoká zatížení pro jeřábovou a zvedací techniku

Těžké břemeno je pro vývojáře v jeřábové a zvedací technice na denním pořádku. Jeřáby a zvedací zařízení musí být konstruovány pro stále vyšší nosnost a musí spojovat vysokou provozní bezpečnost s dlouhou životností. Již několik desetiletí podporujeme výrobce při plnění těchto úkolů našimi vysoce odolnými plastovými konstrukčními díly.

Konstrukční díly z našich materiálů přispívají k výkonnosti a spolehlivosti mnoha typů jeřábů a zvedacích zařízení po celém světě. Díky své vynikající zatížitelnosti, odolnosti proti oděru a bezúdržbovosti nahrazují v mnoha případech ocelové konstrukční díly. Naše plastové díly přitom výrazně prodlužují životnost lana, zabraňují stick-slip efektu a zvyšují tak efektivitu jeřábů a zvedacích zařízení.

Příklady použití:

  • Mobilní jeřáby
  • Železniční jeřáby
  • Nakládací jeřáby pro nákladní vozidla
  • Stavební jeřáby
  • Přístavní jeřáby
  • Lodní a offshore jeřáby
  • Portálové a mostní jeřáby

Typické konstrukční díly:

  • Lanové kotouče
  • Lanové kladky
  • Podpěrné talíře
  • Kluzné prvky

Pro efektivní a vysoce výkonné jeřáby

Jeřáby jsou trvale vystaveny vysokému zatížení a musí být absolutně spolehlivé i v náročných oblastech použití. Společně s našimi zákazníky usilujeme o zvýšení výkonnosti a spolehlivosti, snížení dob údržby a optimalizaci bezpečnosti.



Šetrné k lanu

Naše materiály nabízejí díky svému povrchu velmi dobré rozložení plošného zatížení a snižují tak tlak mezi lanem a kladkou. Výsledkem je výrazně delší životnost lana. Díky tomu je pak nutná méně častá výměna lana a nižší náklady na údržbu.

Vynikající kluzné vlastnosti

Díky velmi dobrým kluzným vlastnostem podporují naše plastové konstrukční díly rovnoměrný proces zvedání, zabraňují vzniku tzv. stick-slip efektu, a přispívají tak k efektivitě a stabilitě procesů vašich jeřábů.

Nízká hmotnost

Naše plastové díly jsou v porovnání s konvenčními ocelovými díly výrazně lehčí. Nízká hmotnost vám pomůže snížit celkovou hmotnost vaší konstrukce, v závislosti na konstrukci pak zvýšit kapacitu zvedání vašich jeřábů a usnadnit montáž.

Vysoká odolnost proti opotřebení a vysoká houževnatost

Díky vysoké odolnosti proti opotřebení a houževnatosti jsou naše materiály vhodné pro vysoká mechanická zatížení a přispívají k dlouhé životnosti vašich jeřábů i v náročných oblastech použití.

Vysoká odolnost proti korozi a povětrnostním vlivům

Díky vysoké odolnosti proti korozi a povětrnostním vlivům jsou naše materiály vhodné pro dlouhodobé použití ve venkovním prostředí a odolávají kontaktu s UV zářením, deštěm a sněhem.

Příklady výrobků:

Lanové kotouče

Lanové kotouče z materiálu Lamigamid® (PA 6G) vyrobené technologií formování používají vývojáři a výrobci v jeřábové a zvedací technice po celém světě. Díky vysoké mechanické zatížitelnosti, tvarové stabilitě a odolnosti proti oděru jsou naše lanové kotouče vhodné pro velmi vysoké tažné síly a podporují výkonnost a provozní bezpečnost jeřábů a zvedacích zařízení.

K dispozici jsou přitom různé materiály pro různé požadavky v závislosti na oblasti použití, například pro použití při teplotách od -40 °C do +60 °C a v prostředí s nebezpečím výbuchu (ATEX). Naše výrobní postupy a mechanické dodatečné zpracování nám umožňují vyrábět i lité díly ve speciálních formátech. Naše lanové kotouče jsou k dispozici až do vnějšího průměru 3 090 mm – světový rekord!

+
Lanový kotouč z materiálu Lamigamid® 310 s vnějším průměrem 3 090 mm, kompletně smontovaný
+

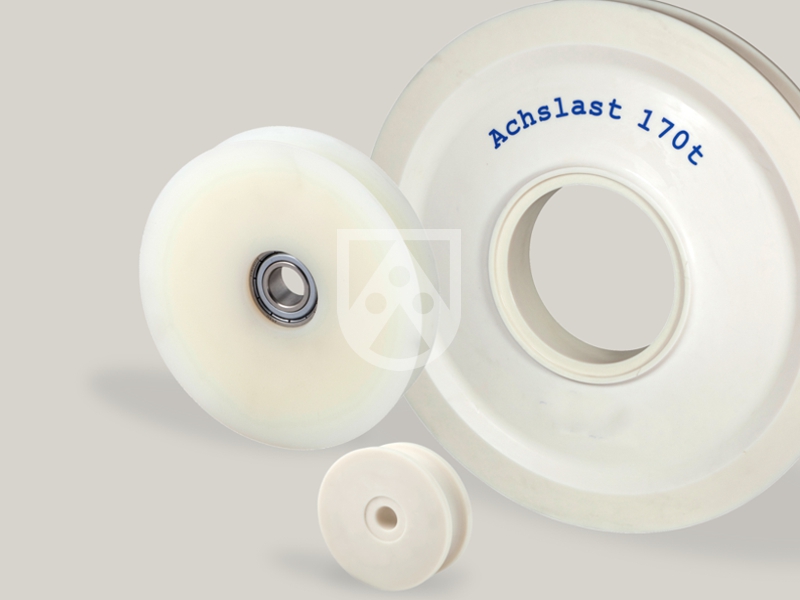

Lanové kotouče z materiálu Lamigamid® se dodávají v různých průměrech a na vyžádání s předmontovanými ložisky
+

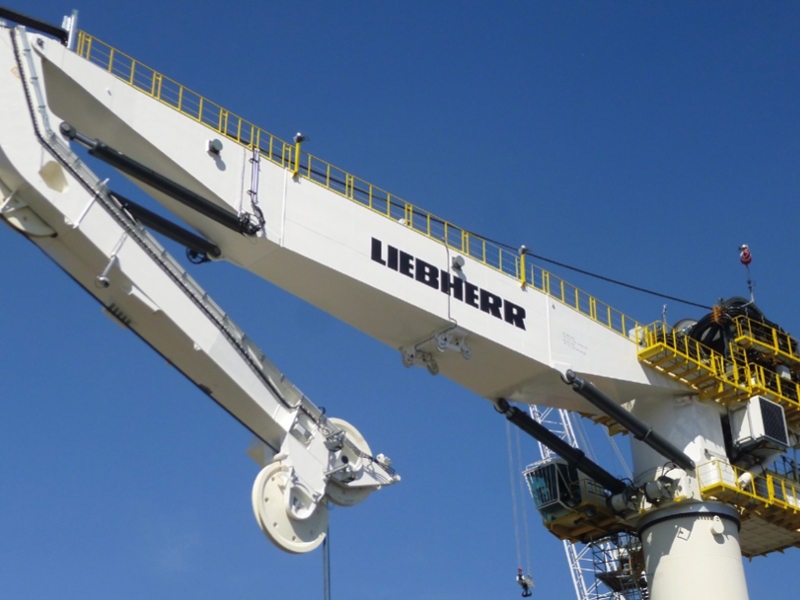

Podporují výkonnost a provozní bezpečnost jeřábů: Lanové kotouče z materiálu Lamigamid® kombinují velmi vysoké tažné síly s dobrým tlumením vibrací – zde při použití v v offshore jeřábu Liebherr RL-K
© Liebherr

Vlastnosti:

  • Nízká hmotnost
  • Delší životnost lana
  • Dobré tlumení vibrací materiálů
  • Vysoká odolnost proti korozivním vlivům

Materiály:

Lamigamid® 310

Lamigamid® 314

Lamigamid® 315 Antistatic

Lamigamid® 319

Lanové kladky

Tam, kde se používají jeřáby, hrají lana významnou roli. Lanové kladky z materiálu Lamigamid® 310 (PA 6G) jsou bezpečné, lehké a šetrné k lanům. Tím přispívají k vysoké provozní bezpečnosti a spolehlivosti a prodlužují intervaly údržby. Materiál v sobě spojuje vysokou stabilitu a odolnost proti opotřebení s odolností proti povětrnostním vlivům a rázovou houževnatostí. Lanové kladky Lamigamid® 310 dodáváme na vyžádání s předmontovanými, speciálně vybranými ložisky.



+

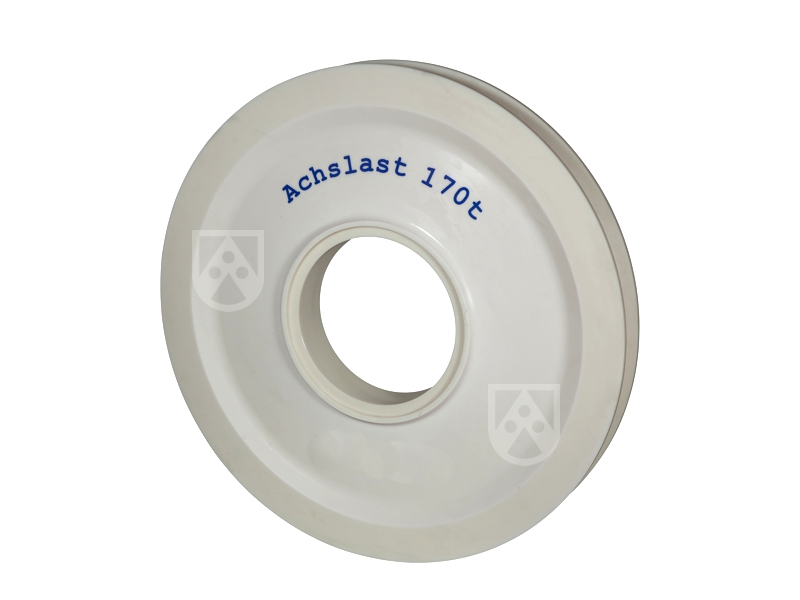

Lanová kladka z materiálu Lamigamid® 310
+

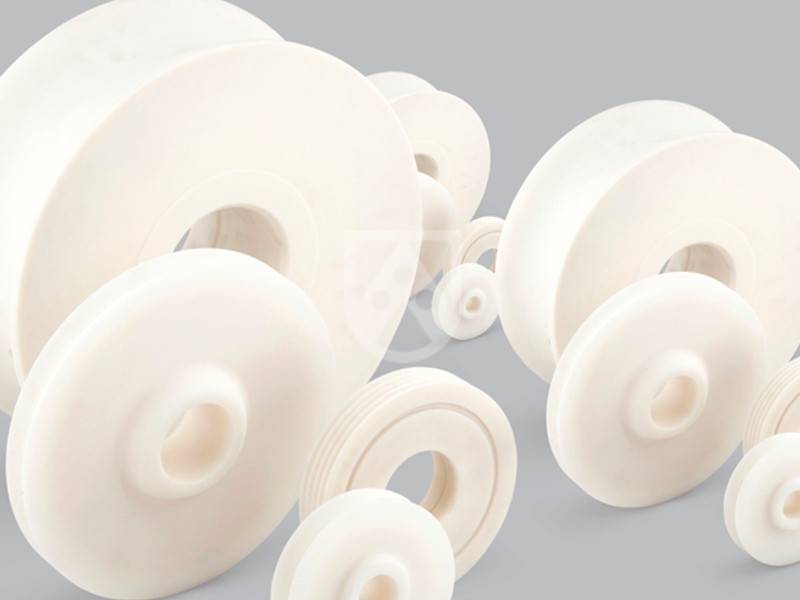

Lanové kladky z materiálu Lamigamid® k dispozici v různých průměrech
+

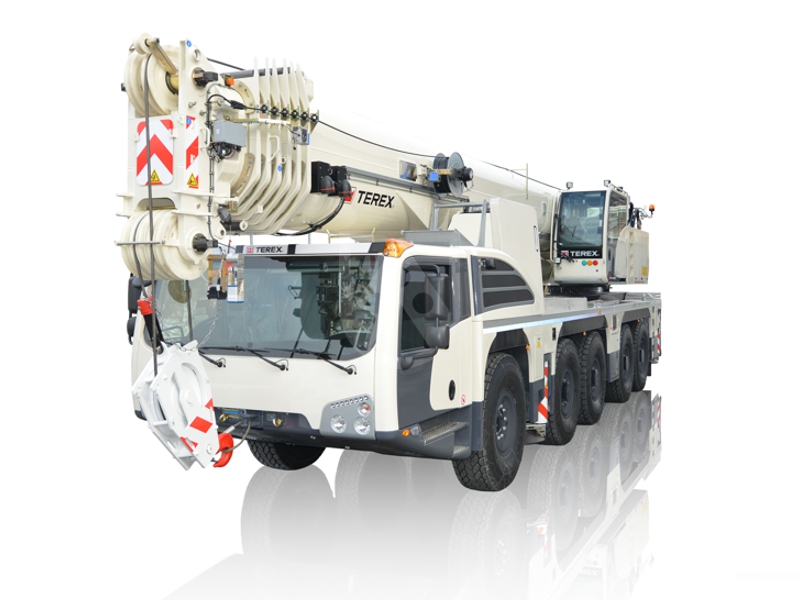

Lanové kladky z materiálu Lamigamid® 310 podporují provozní bezpečnost a spolehlivost jeřábů

Vlastnosti:

  • Velmi nízká hmotnost
  • Vysoká mechanická stabilita
  • Vysoká odolnost proti opotřebení
  • Vysoká odolnost proti povětrnostním vlivům

Materiál:

Lamigamid®  310



Podpěrný talíř

Teleskopické jeřáby a autojeřáby musí stát bezpečně a stabilně. Přitom se používají plastové podpěrné talíře. Podpěrné talíře z materiálu Lamigamid® jsou lehké, stabilní a šetrné k podloží. I při vysokém rázovém namáhání zůstávají plastové talíře tvarově stálé. Podpěrné talíře z materiálu Lamigamid® se používají při podpůrných tlacích od 250 do 1500 kN. Stabilizační desky pro přenos vysokých zatížení jsou vyrobeny z materiálu Lamigamid® 300 (PA 6G), Lamigamid® 310 (PA 6G) nebo Lamigamid® 400 (PA 6G).

Podpěrné talíře dodáváme kompletně s montážním materiálem podle vašich požadavků – jak pro trvale smontovaná, tak i pro odnímatelná provedení.



+

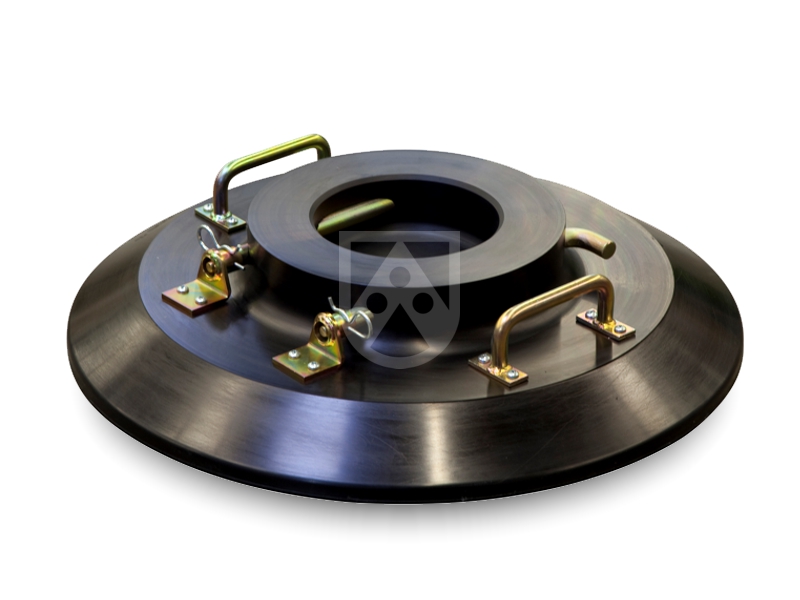

Odnímatelný podpěrný talíř z materiálu Lamigamid® 300
+

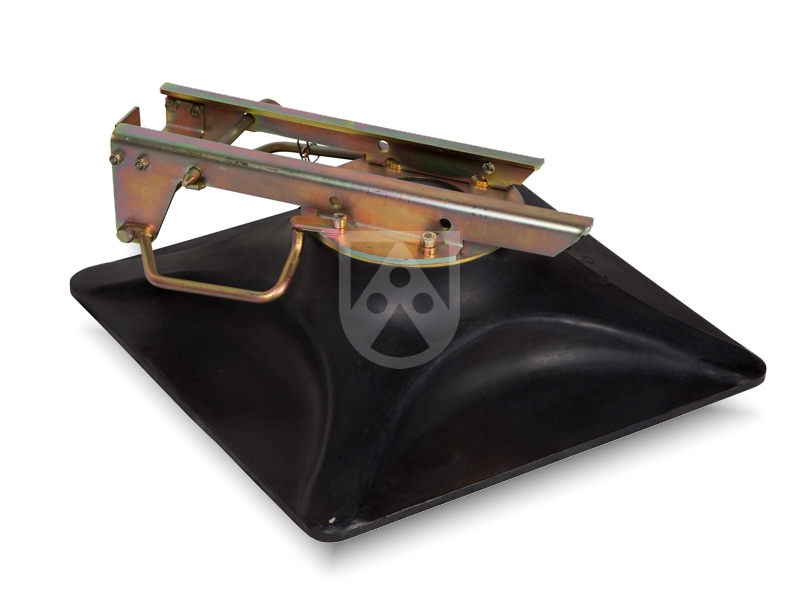

Podpěrný talíř z materiálu Lamigamid® 300 s variabilním nastavením polohy
+

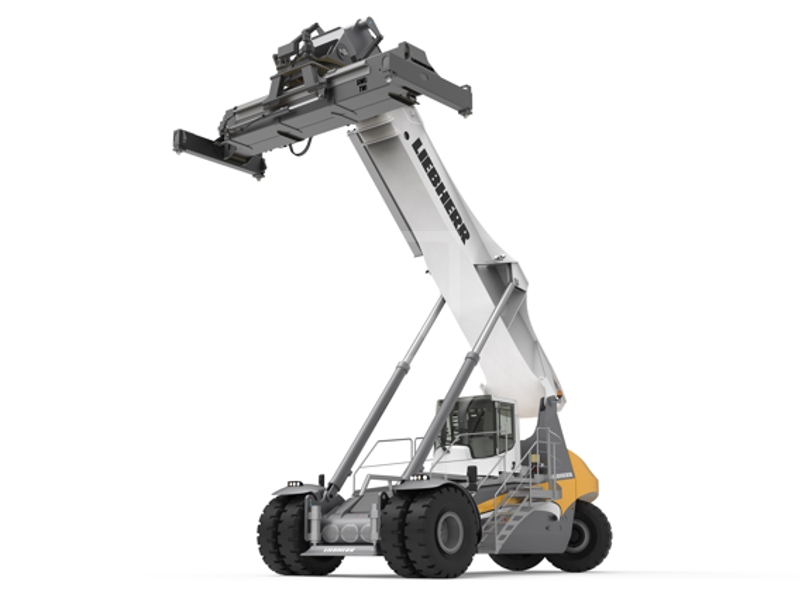

Liebherr Reachstacker LRS 545 s podpěrným talířem z materiálu Lamigamid® 300, © Liebherr

Specifické vlastnosti:

  • Vysoká zatížitelnost
  • Nižší hmotnost než ocelové konstrukce
  • Odolnost proti lomu, nárazu a úderu

Materiály:

Lamigamid® 300

Lamigamid® 310

Lamigamid® 400

Kluzné prvky pro teleskopické výložníky

V jeřábech a zvedacích zařízeních dochází na různých místech ke klouzavým a posuvným pohybům. Kluzné prvky jako kluzné lišty, kluzné desky a kluzná vedení z materiálu Lamigamid® podporují tento proces samomazáním, vysokou odolností proti opotřebení a zabraňují takzvaným stick-slip efektům.



+

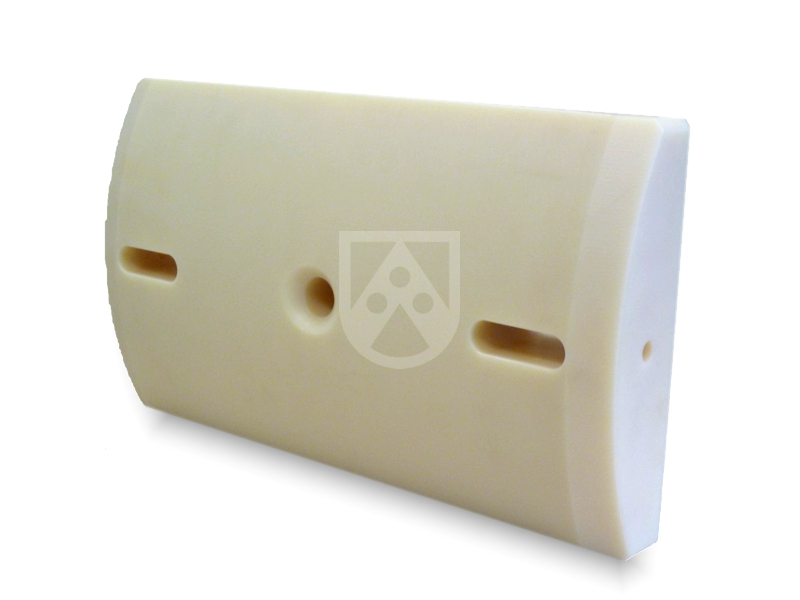

Kluzný díl pro zaoblené teleskopické segmenty
+

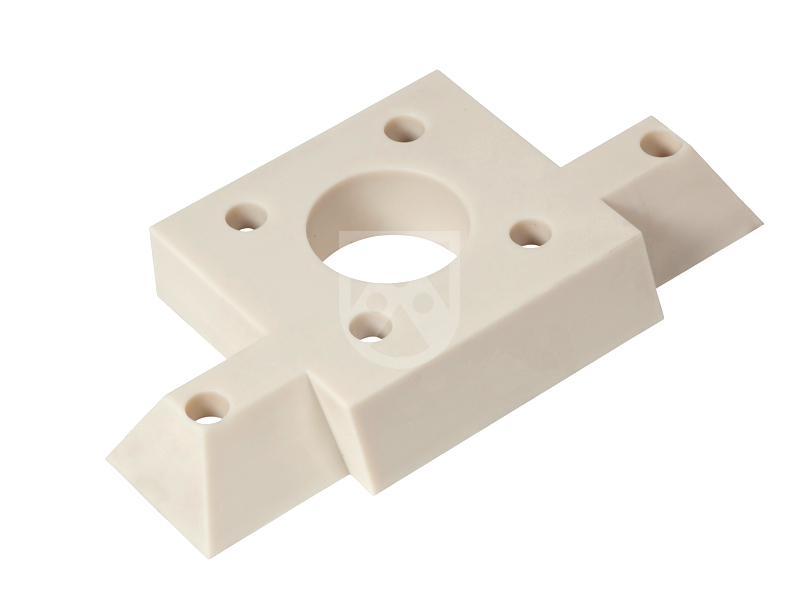

Vedení hydraulického válce v teleskopickém výložníku
+

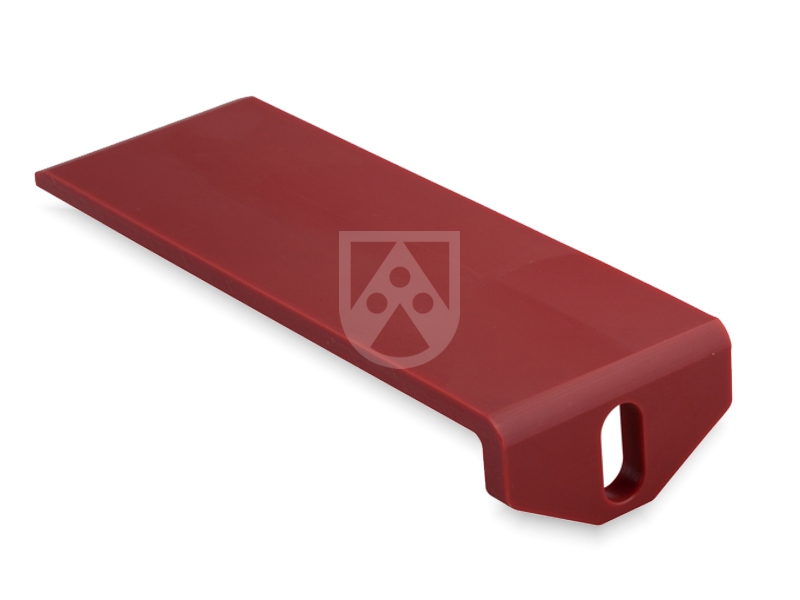

Kluzný díl ve stavebním stroji
+

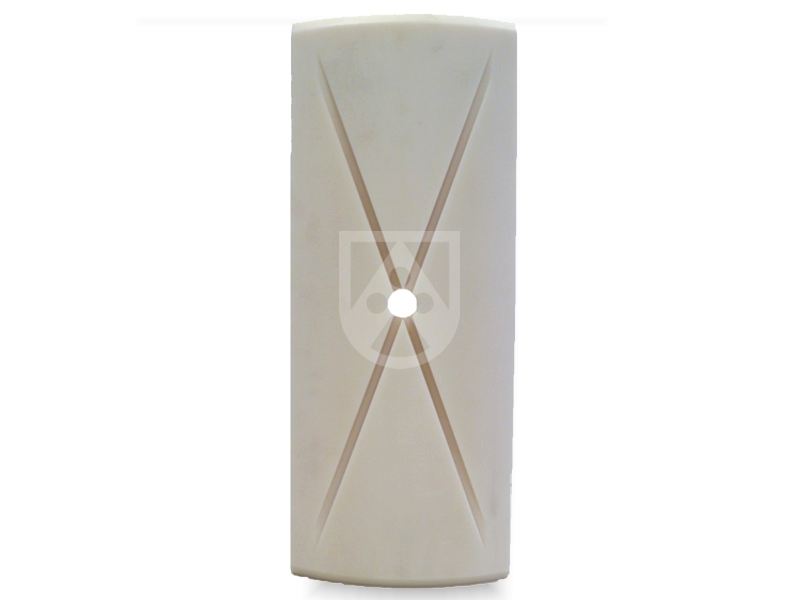

Kluzný díl s mazacími drážkami

Vlastnosti:

  • Vysoká zatížitelnost
  • Velmi nízká nasákavost vlhkosti
  • Dobrý nouzový provoz

Materiály:

Lamigamid® 318

Lamigamid® 319

Lamigamid® 700

Lamigamid® 1200

Sjednat technické poradenství

Výkonnost a životnost materiálů a konstrukčních dílů pro jeřáby a zvedací techniku určují různé faktory. Pro správný výběr a konstrukci je třeba vzít v úvahu tyto faktory. Například:

  • Mechanické zatížení
  • Tribologické požadavky (tření a opotřebení)
  • Hmotnost
  • Kontakt s korozivní mořskou vodou
  • Kontakt s provozními prostředky
  • Extrémní povětrnostní podmínky (UV) a oděr (písek/vlny)

Rádi vám poradíme při výběru vhodného kluzného materiálu pro vaše potřeby. Jednoduše využijte náš kontaktní formulář níže a napište nám.
